氣動蝶閥

多儀閥門蝶閥氣動蝶閥系列
氣動通風蝶閥

氣動通風蝶閥

  • 閥門型號:D641W
  • 通徑規格:DN50~DN2000
  • 結構形式:中線型
  • 閥體材質:碳鋼WCB、不銹鋼304、不銹鋼316
  • 公稱壓力:PN2.5、PN6、PN10
  • 適用溫度:-40℃~+450℃以上
  • 應用范圍:空氣、煤氣、含塵氣體、煙道氣、冷熱風等
  • 產品特點:流道阻力小,流量系數大,重量輕,可適用于大口徑
氣動通風蝶閥概述:

氣動通風蝶閥是用于通風管道中的一種非密閉旋轉型蝶閥,采用中線式碟板與短結構鋼板焊接的結構形式設計制造,作為氣體介質的流量調節或開關控制。氣動通風蝶閥流道阻力小,流量系數大,重量輕,啟閉快,與閥門定位器配套使用,可實現比例調節,特別適用于大口徑、大流量鍋爐窯煙道氣控制及環保除塵系統中。

氣動通風蝶閥優點:

1.可遠距離控制閥門開關、調節,達到了省時省力,省人工成本。
2.內無連桿、螺栓等、工作可靠、使用壽命長??梢远喙の话惭b,不受介質流向影響。
3.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便。
氣動通風蝶閥采用標準:

設計標準:GB/T12238-1989、JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992、JB/T9092-1999

 強度試驗:0.075  0.375  0.9

密封試驗:≤1.5%泄漏量
  適用溫度:-40~+450℃


氣動通風蝶閥技術參數:

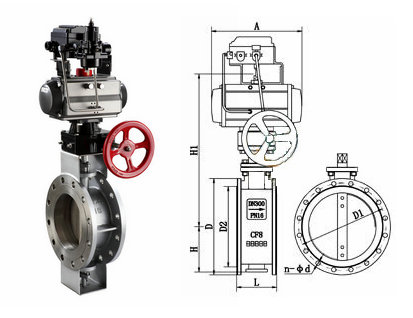

qd 通風蝶閥結構圖
公稱通徑DN50~DN2000(mm)
壓力等級PN0.25、0.6、1.0MPa
連接方式法蘭式連接
結構形式中線型結構
驅動方式氣動控制,氣源驅動(可帶手輪)
閥體材質碳鋼WCB、不銹鋼304、不銹鋼316
密封材質本體密封
工作場合空氣、煤氣、含塵氣體、煙道氣、冷熱風等
控制方式開關型(開關切斷),調節型(調節碟板開度)
附件選型定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等


?
