電動蝶閥

多儀閥門蝶閥電動蝶閥系列
防爆電動蝶閥

防爆電動蝶閥

  • 閥門型號:FBD971X,F(xiàn)BD941X,F(xiàn)BD973H,F(xiàn)BD943H
  • 通徑規格:DN50~DN1200
  • 結構形式:中線型,雙偏心,三偏心
  • 閥體材質:鑄鐵、碳鋼WCB、不銹鋼304、316、316L等
  • 公稱壓力:PN10、PN16、PN25、PN40
  • 適用溫度:-40℃~550℃
  • 應用范圍:氣體、空氣、液體、粉塵等介質
  • 產品特點:自帶手動,遠程控制,適用于易燃易爆的場所
防爆電動蝶閥簡介:



防爆電動蝶閥由法蘭蝶閥或?qū)A式蝶閥裝配上防爆電動執行器組合而成,是一種專門應用于易燃易爆場合中,氣體、液體或粉塵等介質的防爆閥門,設備均經過防靜電處理,防護等級一般在IP65.67, 防爆等級為Exd ⅡBT4 或CT4的防爆標志。根據介質溫度高低的不同,選用不同的密封形式,分為金屬密封和軟密封結構,也可根據工況的需要選擇開關型或調節型防爆電動蝶閥(輸入模擬量信號或電流信號控制來調節流量的大?。诂F(xiàn)代工業自動化控制領域中起到不可缺少的作用。
電動防爆蝶閥結構

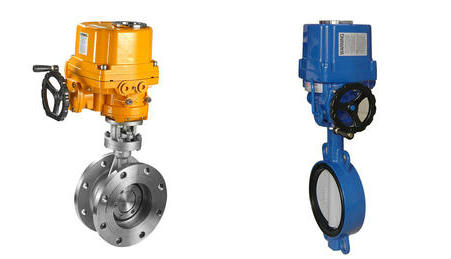

防爆電動蝶閥(法蘭式)                       防爆電動蝶閥(對夾式)
防爆電動蝶閥應用:



防爆型電動蝶閥可廣泛應用于食品,環保,輕工,石油,化工,教學設備,造紙,電力等到行業的工業過程自動控制系統中等給排水、氣體管道上作調節流量和截流介質的作用。

電動防爆蝶閥結構原理:

防爆電動蝶閥的結構原理是把設備可能點燃爆炸性介質的部件全部封閉在一個外殼內,其外殼能夠承受通過外殼任何接合面或結構間隙,滲透到外殼內部的可燃性介質在內部爆炸而不損壞。隔爆外殼使設備內部空間與周圍的環境隔開。當其發生爆炸時,外殼可以承受產生的爆炸壓力而不損壞,同時外殼結構間隙可冷卻火焰、降低火焰?zhèn)鞑ニ俣然蚪K止加速鏈,使火焰或危險的火焰生成物不能穿越隔爆間隙點燃外部爆炸性環境,從而達到隔爆目的。

電動防爆蝶閥執行器參數:

作用形式: 普通開關型、調節型(4~20mA)
環境溫度: -30℃~+70℃
電源電壓: AC220V、AC380V、DC24(其他定制等)
防護等級: IP67可選
功能選項 (可選)
防 爆 型: 防爆等級:Exd ⅡBT4 或CT4
信號反饋: 有源信號、S無源信號
帶加熱器: 可在潮濕環境中干燥執行器內元件(可選)
手動功能: 電動執行器帶有手動開閥、關閥功能
調 節 型: 輸入4~20mA信號,實現閥門調節功能
電動防爆蝶閥結構圖

電動防爆蝶閥設計標準:

設計標準:GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-2000;JB/T9092-1999
電動防爆蝶閥零件材料:

閥體:鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板:鑄鐵、鑄鋼、不銹鋼及特殊材料
密封圈:各種橡膠、聚四氟、不銹鋼等
閥桿:2Cr13、不銹鋼

電動防爆蝶閥技術參數:

電源電壓 AC220V、AC380V、DC24V
適用溫度-40℃-+550℃
連接形式對夾式、法蘭式
壓力范圍PN10、PN16、PN25、PN40
密封形式軟密封,金屬密封
動作范圍0~90°
控制方式開關型,調節型,一體式
閥體材質鑄鐵、碳鋼WCB、不銹鋼304、316、316L等
