V型球閥內部結構示意圖

時間:2017-11-22 10:30:07   來源:多儀閥門   點擊:0
V型球閥是一種關閉件為V字型半球體的高級控制閥,一般用來做調節使用,也可作為開關閥使用。V型球閥的開口是帶有特殊形狀的V型缺口,在球體回轉過程中,關閉件之間有擦拭作用,顧具有極強的剪切能力,特別適用于纖維或含有固體微小顆粒的工況當中。

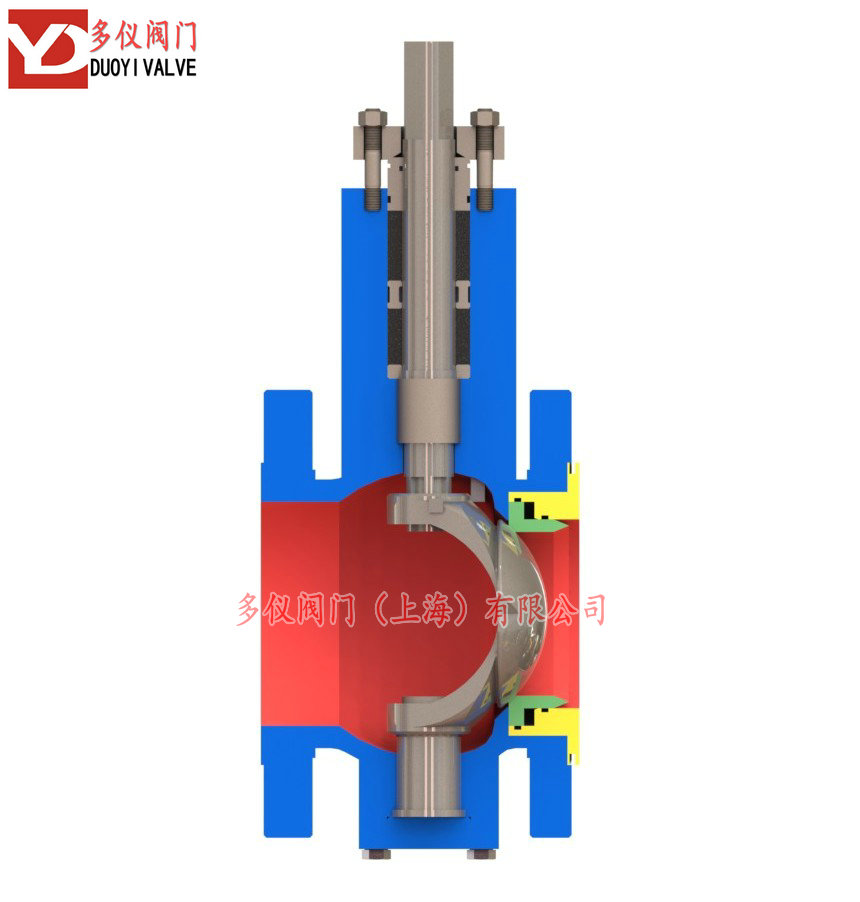

V型球閥內部結構
放大查看

V型球閥球體的V型開口與閥座流道形成一個扇形,在回轉過程中可調整開口的開度大小,從而改變流道截面積,形成對介質的精確調節和嚴密切斷,可與氣動或電動執行器配套組成,廣泛使用于工業過程自控系統中。
