電動焊接閘閥
- 閥門型號:Z961Y,Z961H
- 通徑規格:DN50~DN600
- 結構形式:焊接
- 閥體材質:WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
- 公稱壓力:PN16、PN25、PN40、PN64、PN250
- 適用溫度:-40℃~550℃
- 應用范圍:水、油品、蒸汽,電站,電廠
- 產品特點:密封性能好,良好的抗腐蝕性和抗擦傷性
電動焊接閘閥簡介:
電動焊接閘閥(Z961Y電站閘閥)由焊接式閘閥配備電動執行機構組合而成,支管兩端為焊接的結構,中部采用無閥蓋壓力自緊式,通過電動裝置電源驅動使閥桿做升降運動,從控制閘閥的啟閉。電動焊接閘閥主要用于水、蒸汽、油品、過熱蒸汽管道等高溫高壓場合使用,壓力一般在PN25.0MPa以內。具有耐磨、耐高溫、抗腐蝕等優點,既能就地操作,也可以進行遠距離控制。
電動焊接閘閥優點:
1、殼體精密鑄造工藝,外觀光潔,組織均勻,滿足高中低壓要求。
2、焊接電動閘閥設計制造按JB/T3595等標準,可與國產設備配套使用。
3、閥門中腔采用壓力自緊式密封結構、密封性能好,支管兩端為焊接結構。
4、閥桿經調質和表面氮化處理,有良好的抗腐蝕性和抗擦傷性。
5、高壓水強度,高壓氣體強度,無損檢測等多道檢測,全面控制鑄鋼件質量。
|

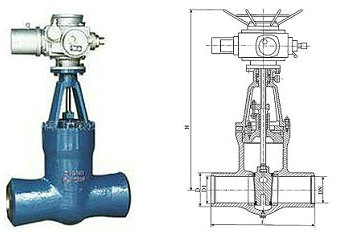

電動焊接閘閥結構圖 |
電動焊接閘閥技術參數:
公稱通徑 |
DN50~DN600 |
公稱壓力 |
PN1.6-25.0Mpa |
連接方式 |
焊接,對焊式 |
控制方式 |
電動控制(電源驅動) |
溫度范圍 |
-29℃~570℃ |
電源電壓 |
交流380V(或220V),50Hz(可定制60Hz) |
閥體材質 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
適用介質 |
水、油品、蒸汽 |
電動焊接閘閥安裝與維護:
1、 本閘閥與管線焊接時,應將閥門開啟,適當用潮濕物保護頸部,盡量減少高溫熱傳導,以防損壞密封填料件。
2、 關閉閥門時嚴禁使用加力桿,閘板關閉至頂端時手輪應回轉1/2圈使閘板處于浮動狀態。
3、 閘閥在使用過程中,應定期向閥帽注脂接頭注入定量潤滑脂。
4、 閥門在使用過程中,如因易損件而泄漏,應及時更換。
5、 閥門在檢修過程中,應將內腔清洗干凈,組裝時應將各傳動部位加潤滑脂。
6、 閥門儲存停用期間,應將閘板處于關閉位置,長期存放應置于通風干燥處,定期檢查保養。
